科尼樂 QHP30型濕噴機台車

1、泵送機構采用φ160砼缸，1.2m行程，主油缸缸徑φ100 。（30型台車）

2、泵送液壓係統采用55KW四極電動機130ml/r可調排量主泵+ 45ml/r變量泵（力士樂係列）

在線谘詢

全國熱線

400-6362-101

產品介紹Product introduction

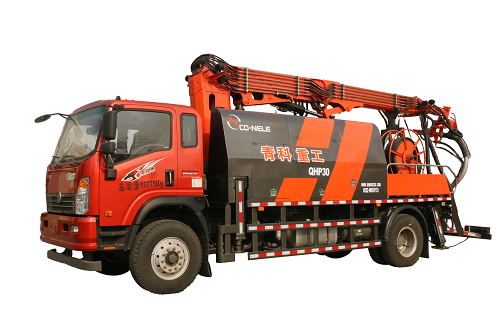

微信圖片_20200618174527

型號Model			QHP25	QHP30
項目		單位
整機參數	臂架結構形式		大臂小臂俯仰,小臂伸縮，	大臂小臂俯仰,小臂伸縮，飛臂水平擺動
	噴射高度	m	16	16
	噴射寬度	m	26.8	26.8
	大臂俯仰角	°	0-60°	0-60°
	小臂俯仰角	°	+15°-35°	+15°-35°
	臂架回轉角度	°	±300°	±300°



	飛臂水平擺角	°	--	±45°
	噴頭軸向旋轉角	°	360°	360°
	噴頭垂直軸向擺角	°	240°	240°
	噴頭擺動角度	°	±4°	±4°
	前支腿跨距	m	2.3～3.7	2.3～3.7
	前支腿跨距	m	2.3～3.7	2.3～3.7
	後支腿跨距	m	2.6	2.6
	前後支腿跨距	m	5.1	5.1
係統參數	主驅動方式		電動機	電動機
	輔助驅動方式		柴油發動機	柴油發動機
	電動機額定功率	kw	55	55
	工作電壓	v	380	380
	混凝土排量	m³/h	25	30
	泵送出口壓力	Mpa	8	10
	混凝土缸內徑	mm	Φ160	Φ160
	輸送缸行程	mm	1000	1200
	泵送油缸：缸徑x杆徑x行程	mm	Φ90xΦ70x1000	Φ100xΦ80x1200
	出料口直徑	mm	φ125	φ125
	輸送管徑	mm	φ80	φ80
	噴嘴嘴口直徑	mm	Φ50	Φ50
	空壓機參數（選配）		12 m³/min	12 m³/min
	空壓機參數（選配）		0.8Mpa	0.8Mpa
底盤參數	底盤型號		CDW1160HA1R5	CDW1160HA1R5
	軸距	mm	5000	5000
	發動機型號		YC4EG185-50	YC4EG185-50
	發動機最大功率	kW	136（185馬力）	136（185馬力）
	變速箱檔位		8擋（帶高低速）	8擋（帶高低速）
	最高車速	km/h	80	80
	爬坡能力	%	30	30
	燃油箱容積	L	200	200
	尾氣排放標準		國V	國V
	整車外形尺寸(長×寬×高) Overall dimensions	mm	9200x2460x3670	9200x2460x3670
